TXG型雾化喷枪
1、本型号雾化喷枪采用快拆方式连接固定，方便安装及日常维修。
2、脱硝喷枪使用环境温度高，喷枪杆采用不锈钢（310S或316L）材质，本型号雾化喷枪可增配冷却风保护套管，加大了使用寿命，切冷却风套管与喷枪头可增加碳化硅保护套管，长度为150mm，共有双层保护，延长了使用寿命，是普通脱硝喷枪使用寿命的2-3倍.
3、没有均匀的雾化还原剂，脱硝效率很难保证达到预计效果，所以经过我方工程师带领一线工人设计出TXG型双雾化喷枪，使得雾化效果极其均匀，大大提升了脱硝效率，切节省30%之多的还原剂，降低了氨逃逸率。
4、本型号雾化喷枪喷，还原剂输送管采用快拆方式与气体输送管方式连接，喷枪头与还原剂雾化喷头皆是采用螺纹链接，方便使用方日后的检修与更换，减少了运营成本。雾化形式可分为：扇形喷雾、圆锥型喷雾。其扇形雾化角度在10-170度之间。其圆锥型喷雾角度在5-120度之间。 枪头雾化角度小穿透性好，雾化角度大覆盖范围广，因此枪头选型可根据不同使用工况来定型。

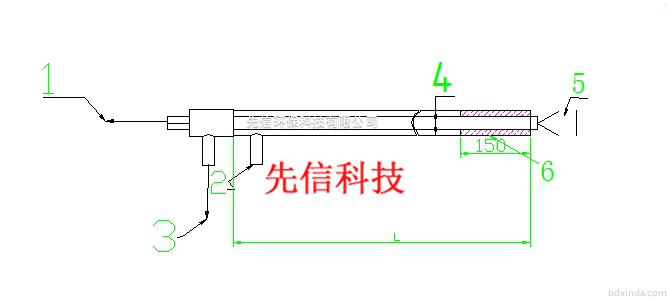

TXG雾化喷枪解析图：
| 1 | 2 | 3 | 4 | 5 | 6 | L |
| 液体进口 | 冷却风进口 | 雾化风进口 | 冷却保护管 | 喷枪头 | 碳化硅保护管 | 枪杆总长度 |
| ZG1/2(可选配) | ZG1/2(可选配) | ZG1/2(可选配) | ∅32(可选配) | 扇形或锥形 | ∅50(可选配) | 800mm(可选配) |

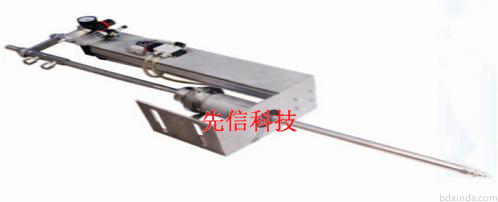

可安装自动收缩装置：

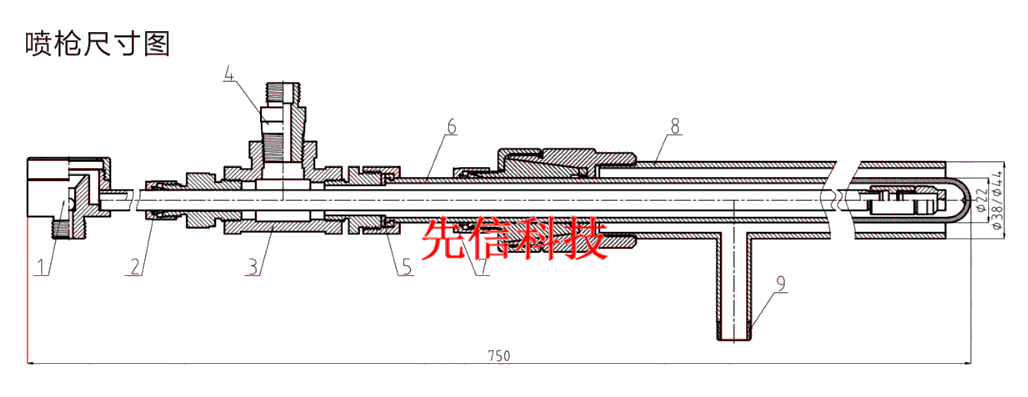

1、还原剂进口 4、气体进口 7、快拆装置
2、还原剂输送管 5、锁紧螺母 8、冷却风保护管
3、三通 6、气体输送管 9、冷却风进口
性能参数表：
本表只是部分参数，详细参数咨询高工：15269742978，QQ654051752
| 规格型号 | 空气压力（Mpa） | 液体压力（Mpa） | 气体流量(m³/h) | 液体流量(L/h) | 平均粒径(μm) | 喷射距离(m) |
| TXG1.0 | 0.1-0.6Mpa | 0.1-0.5Mpa | 5.0-8.0m³/h | 0-80L/h | 35-55μm | 0-3.6m |
| TXS1.6 | 0.1-0.6Mpa | 0.1-0.5Mpa | 6.0-9.0m³/h | 0-220L/h | 50-65μm | 0-4.2m |
| TXS2.4 | 0.1-0.6Mpa | 0.2-0.5Mpa | 6.0-12.m³/h | 0-450L/h | 55-75μm | 0-4.8m |
| TXS3.2 | 0.1-0.6Mpa | 0.2-0.5Mpa | 6.0-15.0³/h | 0-1000L/h | 55-75μm | 0-5.5m
|
喷雾扩散表：详细喷雾扩散表咨询高工：15269742978，QQ65405172。
| 喷雾角度 | A(L15cm） | B(L23cm) | C(L38cm) | D(喷射距离根据工作压力增大而射远） |
| 15° | 40mm | 6.4mm | 10.0mm | 2.0m-6.5m |
| 30° | 80mm | 130mm | 205mm | 1.5m-6.8m |
| 45° | 124mm | 190.6mm | 314.6mm | 1.5m-7.2m |
| 70° | 210mm | 322mm | 462mm | 1.5m-7.2m |
| 90° | 300mm | 460mm | 760mm | 1.5m-6.0m |
| 120° | 520mm | 748.8mm | 1240mm | 1.5m-4.8m |
| 150° | 1120mm | 1718mm | 2140mm | 1.5m-4.2m |
订购信息：
1、喷枪代表型号及代表型号解析表：
TXG1.0-1000-310S-S120-C276-00-DN50-Sic
| TXG03 | 1000 | 310S | S120 | C276 | 00 | DN50 | Sic |
| 喷枪型号 | 枪杆总长度 | 枪杆材质 | 雾化角度（扇形） | 枪头材质 | 喷枪角度 | 快速接头 | 碳化硅保护 |
2、材料代码：
SS :304不锈钢 316L :316L不锈钢
CS :碳钢 2205 ：双相钢2205
310 ：耐高温不锈钢（1200°） 2507 ：双相钢2507
C276 :哈氏合金 904L ：904L超级奥氏体不锈钢
Sic :碳化硅 TC :316L不锈钢表面喷涂碳化钨耐磨层
3、注：每一根喷枪都是按照不同使用工况为您量身定做的，因此我们在签订合同时，一定会附上准确的图纸和具体喷枪参数供您参考。而且可以根据您需求，加工非标型号及材质喷枪。
