脱硝专用喷枪-FMS系列





硝专用喷枪-FMS系列适用于：SNCR或SCR脱硝系统喷洒尿素溶液、氨水溶液



FMS系列喷枪说明：



1、专门针对脱硝的工况要求，进行特别设计的一款小流量二流体脱硝专用喷枪



2、内部混合式雾化，汽水比较小，节能显著。



3、喷雾覆盖细密均匀，确保喷射的穿透性及确保还原剂溶液与烟气在炉膛内混合充分均匀。
4、喷枪水、气路分别为快拆式接头，具有良好密封性及安装方便。



5、喷枪可有手动式安装，也有气动收缩式，适合不同锅炉脱硝的需要



6、喷射形状分为圆锥型、扇形两种喷雾模式，经过独特设计雾化角度可喷15-180度，适合各种工况需求。



FMS系列喷枪及枪头：
脱硝专用喷枪-FMS系列(图1)
脱硝专用喷枪-FMS系列(图2)


性能参数表：



本表只是部分参数
规格型号空气压力（Mpa）液体压力（Mpa）气体流量(Nm/hr)液体流量(L/min)平均粒径(μm)喷射距离(m)
FMS010.140.26.50.233.22.2

0.140.27.50.431.52.8

0.650.815.20.947.65.2
FMS020.650.822.22.256.65.8


0.140.212.51.041.93.0
FMS030.650.852.05.160.067.2


0.140.213.51.041.92.9
FMS040.650.854.05.158.66.4

0.140.232.52.151.63.1
FMS050.650.882.07.670.77.8

0.140.234.52.152.63.0
FMS060.650.886.07.668.76.8

0.140.252.53.256.63.2
FMS070.650.886.012.872.78.2


0.140.258.53.252.63.0
FMS080.650.890.012.870.77.2

脱硝专用喷枪-FMS系列(图3)

脱硝专用喷枪-FMS系列(图4)

喷雾扩散表：
喷雾角度A(L15cm）B(L23cm)C(L38cm)D(喷射距离根据工作压力增大而射远）
15°40mm6.4mm10.0mm2.0m-6.5m
30°80mm130mm205mm1.5m-6.8m
45°124mm190.6mm314.6mm1.5m-7.2m
70°210mm322mm462mm1.5m-7.2m
90°300mm460mm760mm1.5m-6.0m
120°520mm748.8mm1240mm1.5m-4.8m
150°1120mm1718mm2140mm1.5m-4.2m

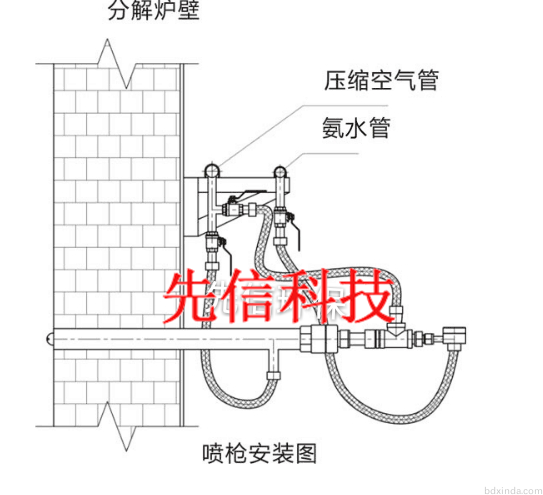

雾化效果图及安装图：

脱硝专用喷枪-FMS系列(图5)

脱硝专用喷枪-FMS系列(图6)

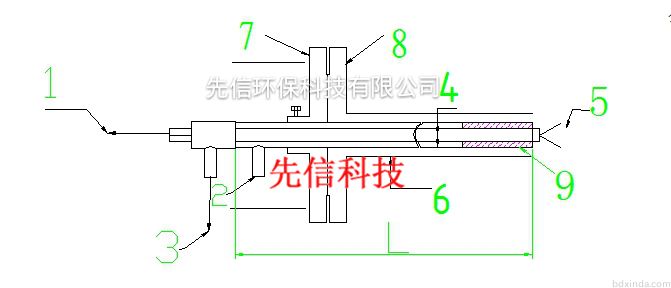

1、还原剂进口       4、冷却风保护管       7、喷枪固定法兰
2、冷却风进口       5、雾化喷嘴           8、固定支管法兰

3、雾化风进口       6、固定支管           9、碳化硅保护管

脱硝专用喷枪-FMS系列(图7)

订购信息：
1、喷枪代表型号及代表型号解析表：
FMS03-1000-310S-S70-C276-00-DN50-SS

FMS031000310SS70C27600DN50SS
喷枪型号喷枪总长度枪杆材质雾化角度枪头材质喷枪角度安装法兰法兰材质
2、材料代码：

SS    :304不锈钢                  316L   :316L不锈钢
CS    :碳钢                       2205   ：双相钢2205
310   ：耐高温不锈钢（1200°）    2507   ：双相钢2507
C276  :哈氏合金                   904L   ：904L超级奥氏体不锈钢
Sic    :碳化硅                     TC    :316L不锈钢表面喷涂碳化钨耐磨层

3、注：每一根喷枪都是按照不同使用工况为您量身定做的，因此我们在签订合同时，一定会附上准确的图纸和具体喷枪参数供您参考。而且可以根据您需求，加工非标型号及材质喷枪。
